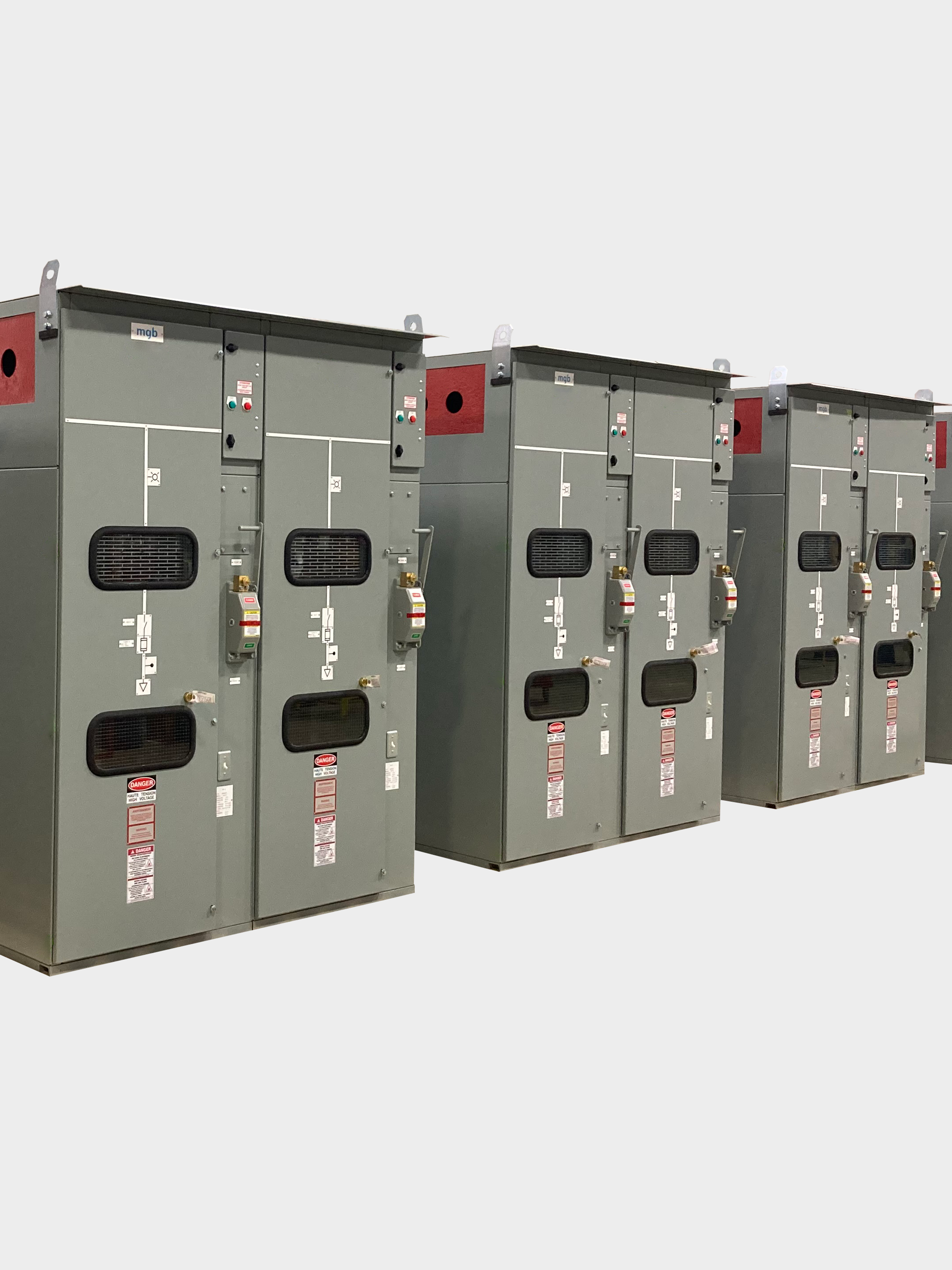

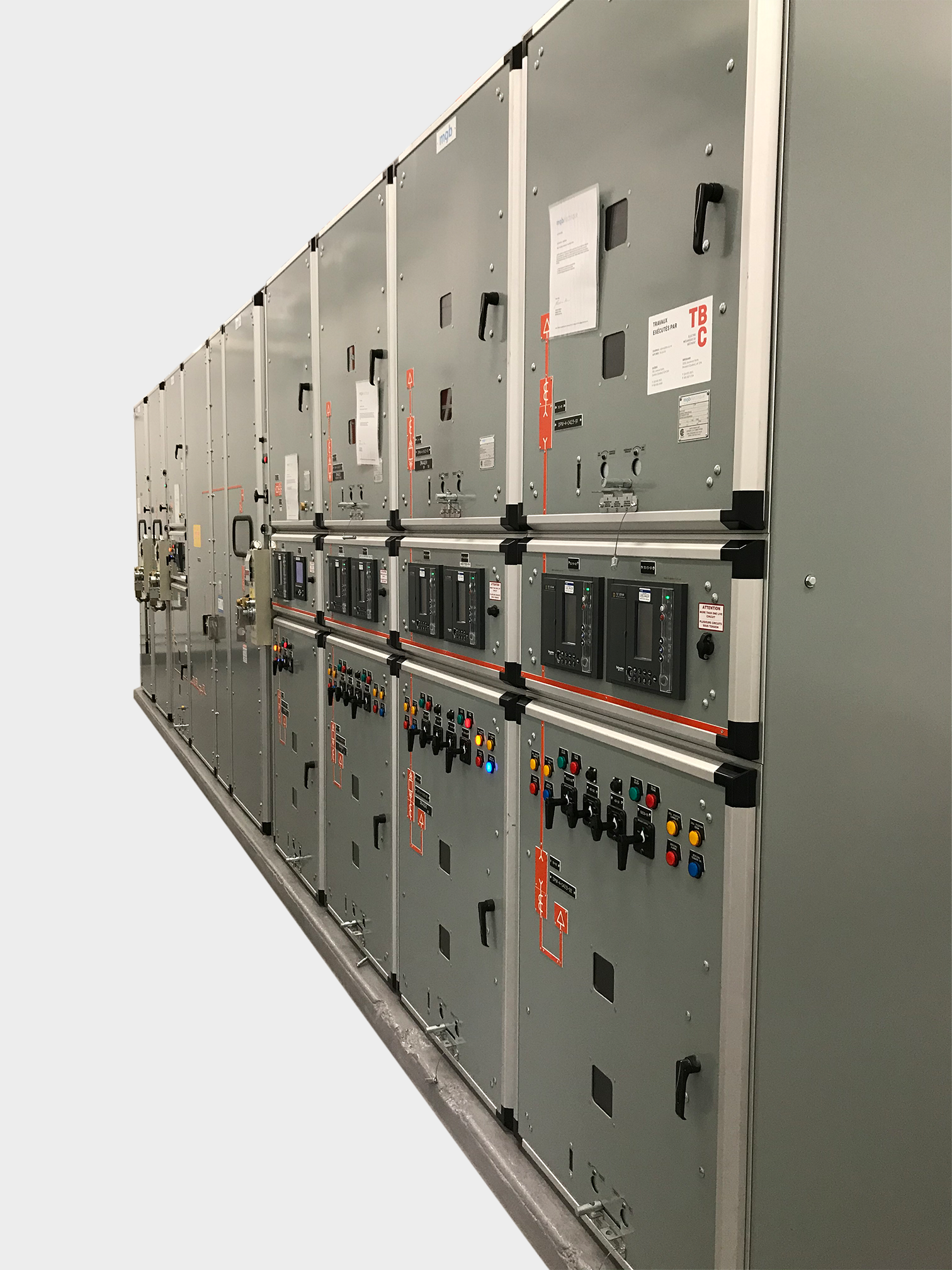

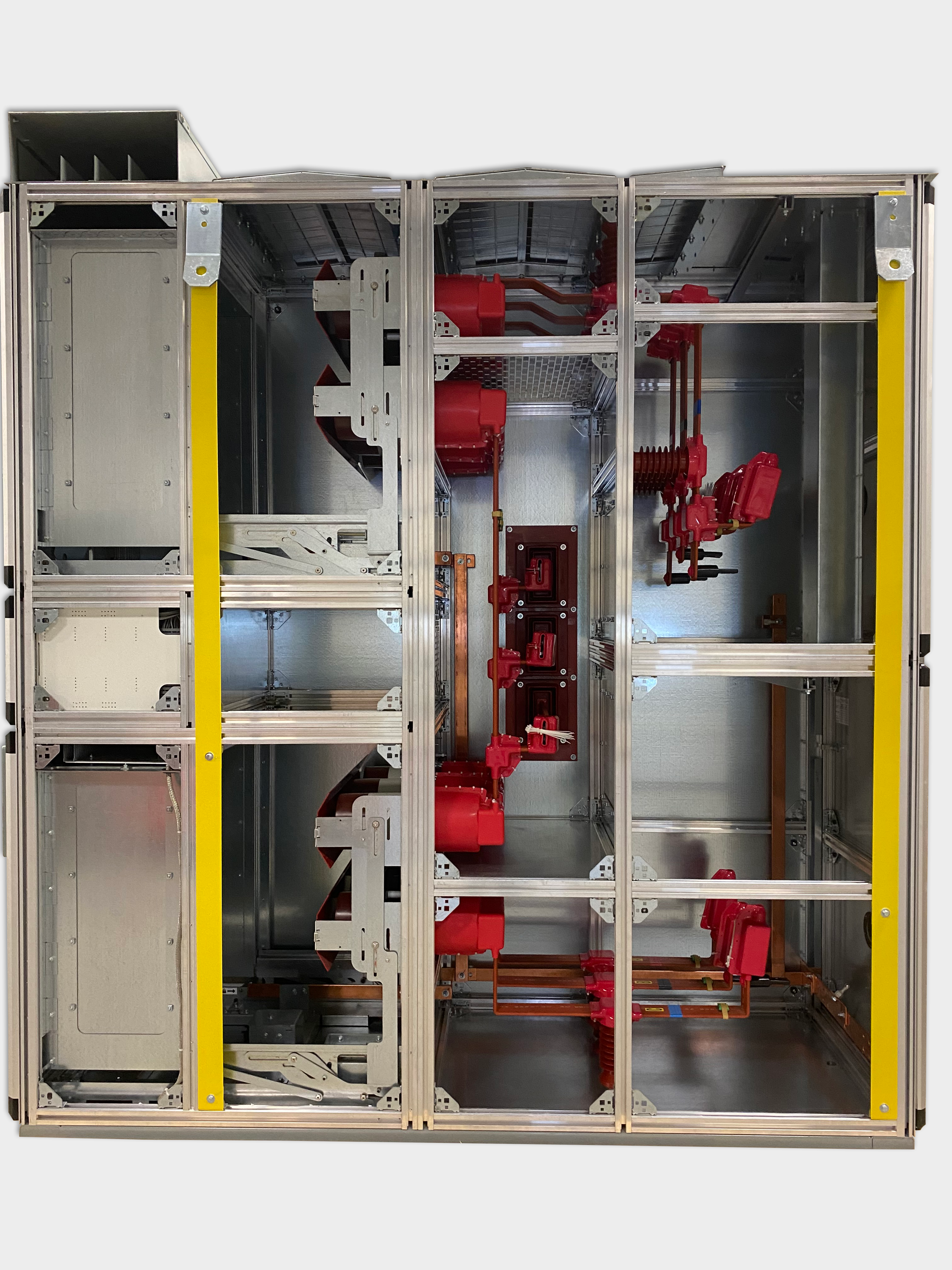

APPAREILLAGE DE COMMUTATION MOYENNE TENSION


DESCRIPTION



  •
  • classe 36000 V, 1200A, 150 kV BIL
  • classe 25000V, 2000A  125 kV BIL
  • classe 15000 V, 3000A, 95 & 110 kV BIL
  • classe 5000V, 3000A , 60 kV BIL
  • Design avec structure en extrusion d’aluminium ultra robuste
  • Construction Metal Enclosed ou Metalclad

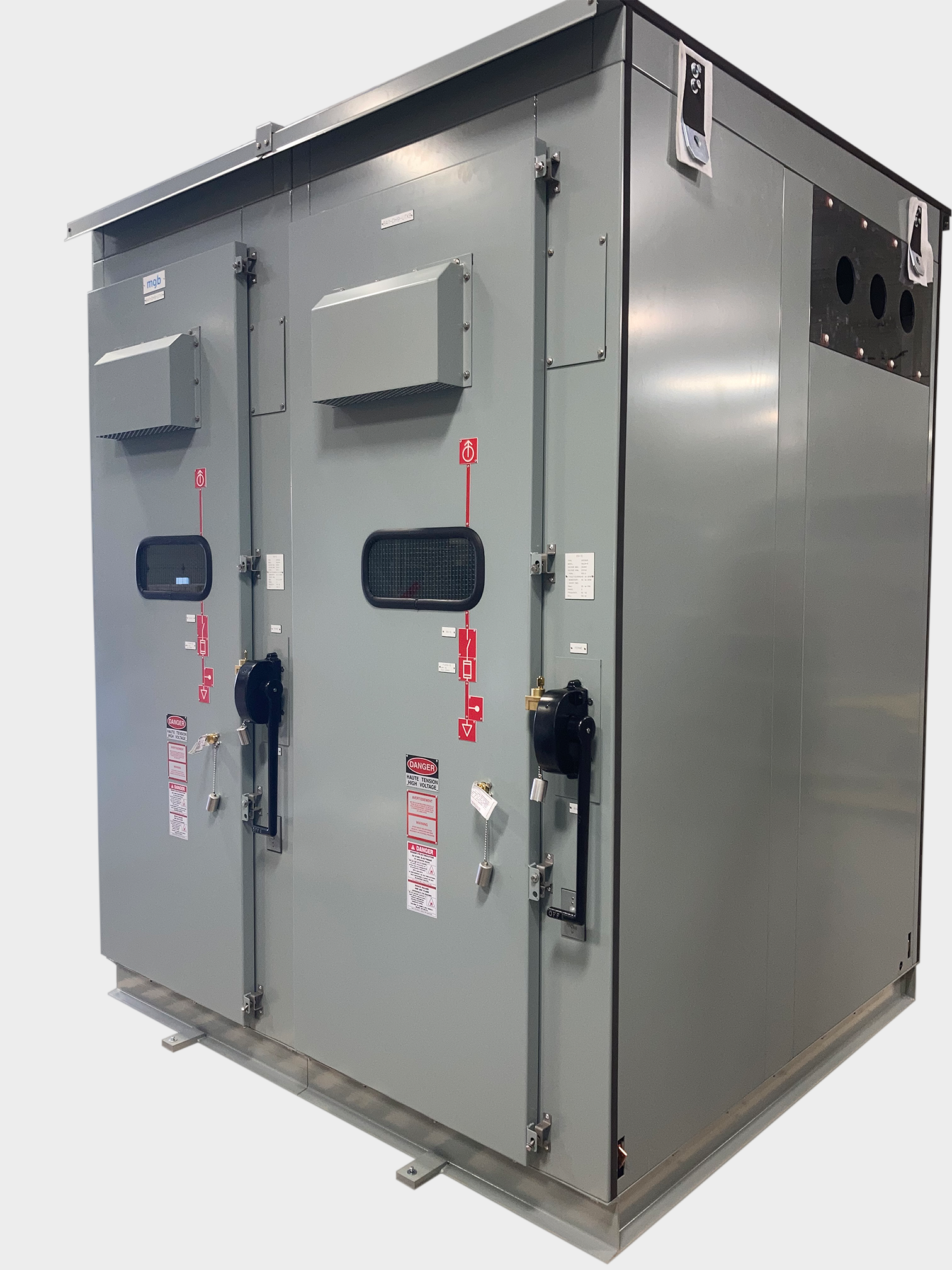

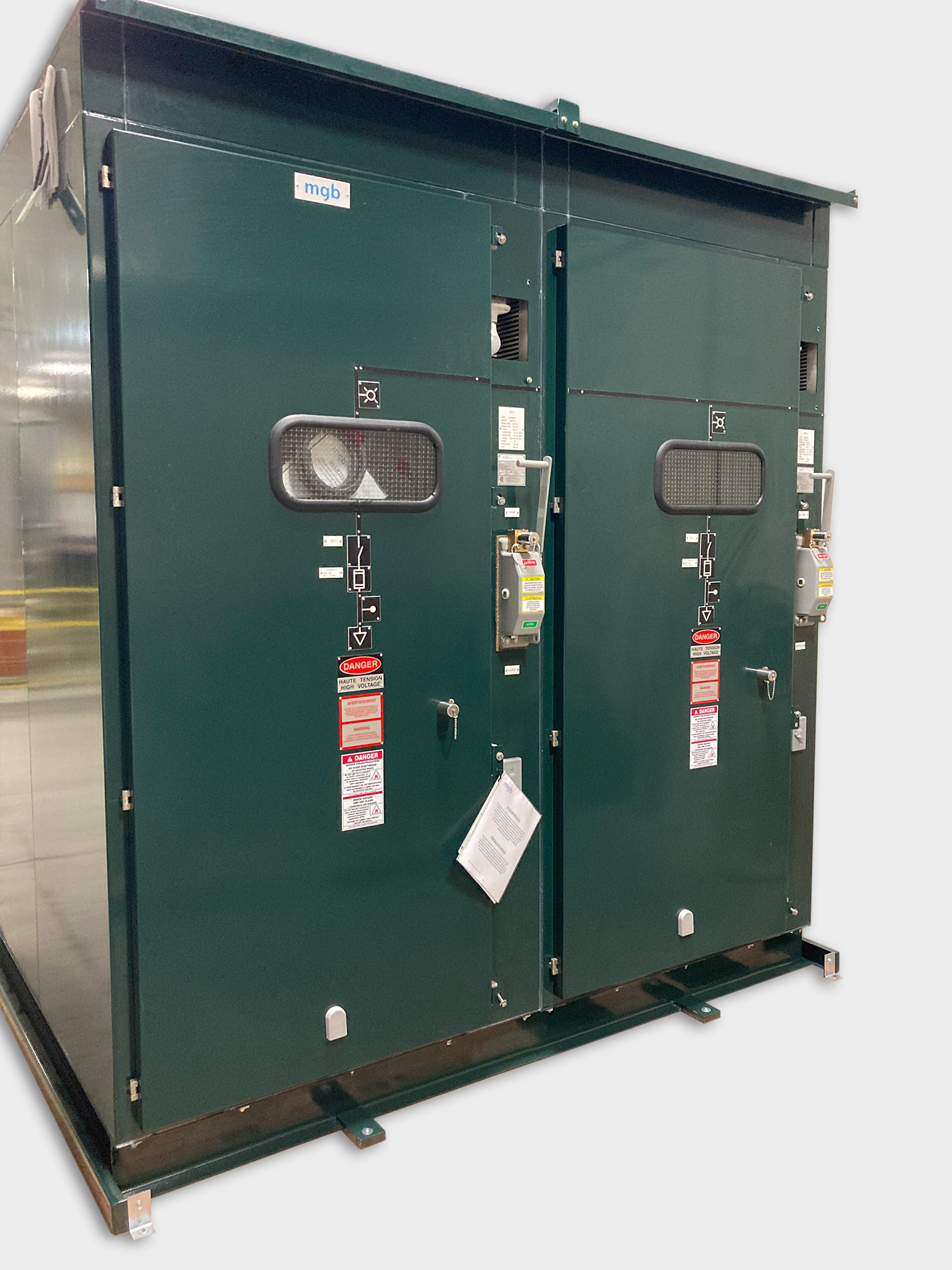

  • Installation intérieure ou extérieure NEMA3R
  • Configuration multiple (disjoncteur, mesurage, tiroir TT)
  • Option de construction résistant aux arcs internes Type 1A à 2BC, défaut de courant maximal de 31.5 kA
  •
  •

GAMME DE PRODUITS

  •
  •

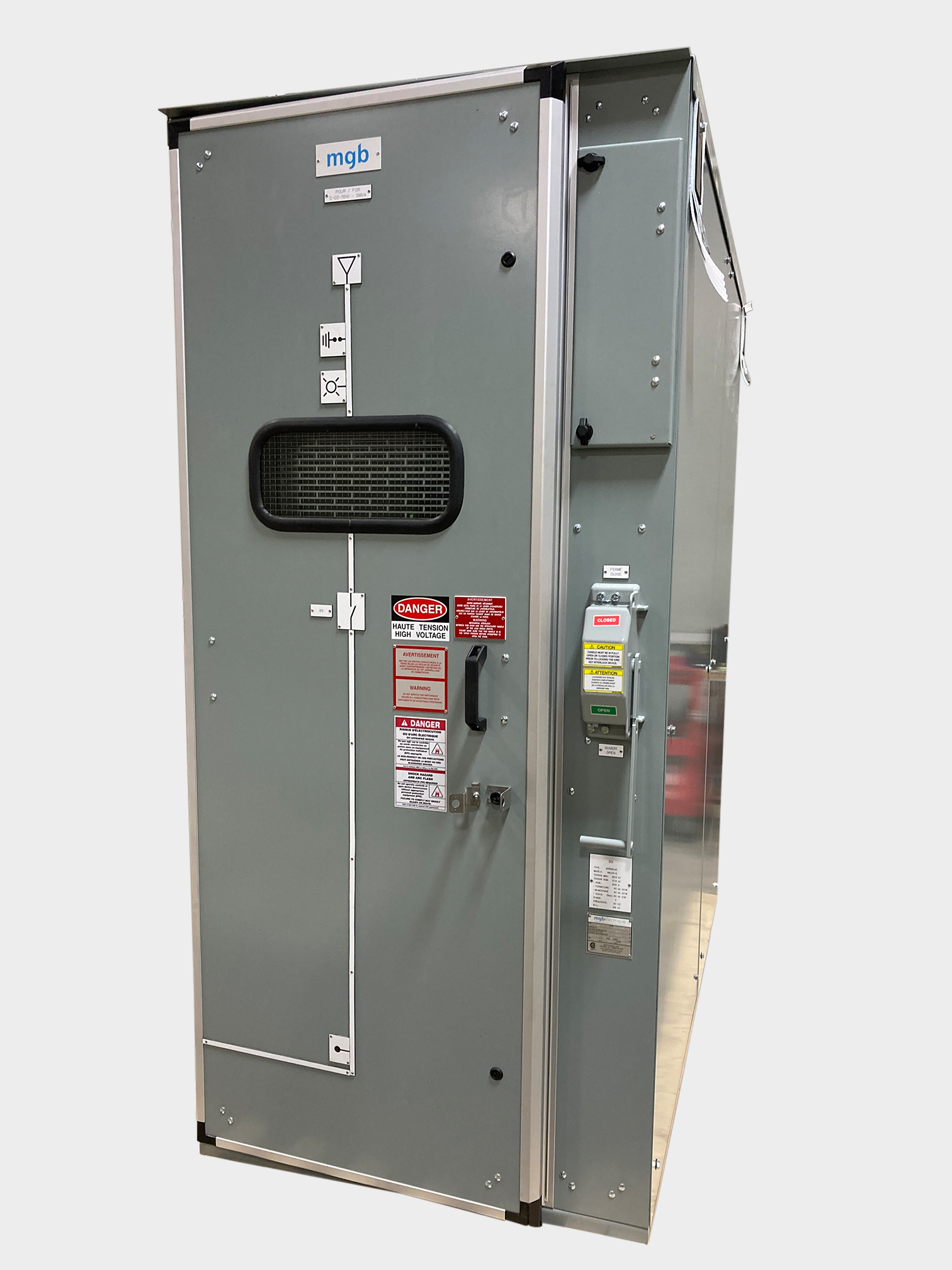

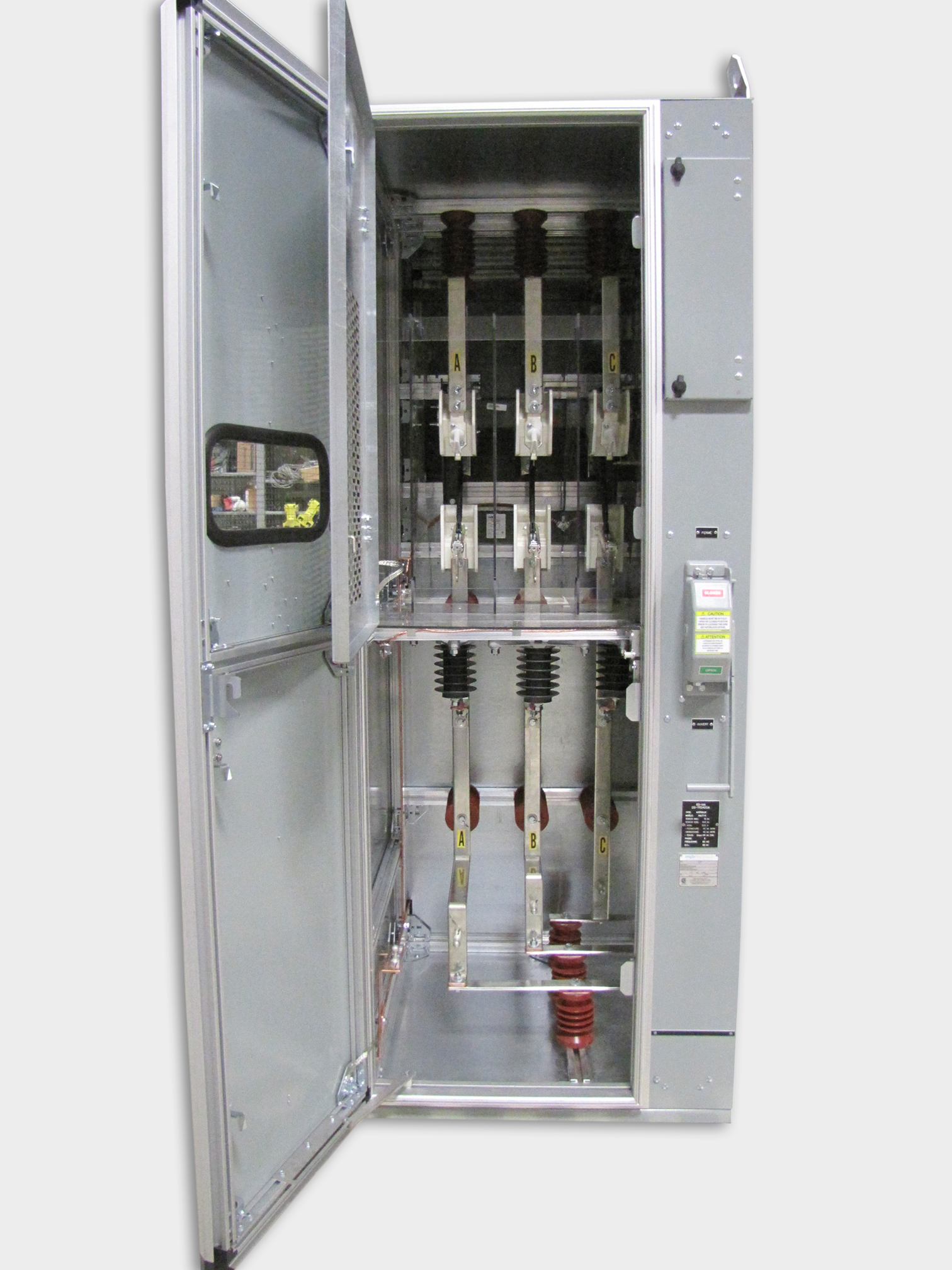

  • interrupteurs sous charge, avec ou sans fusible

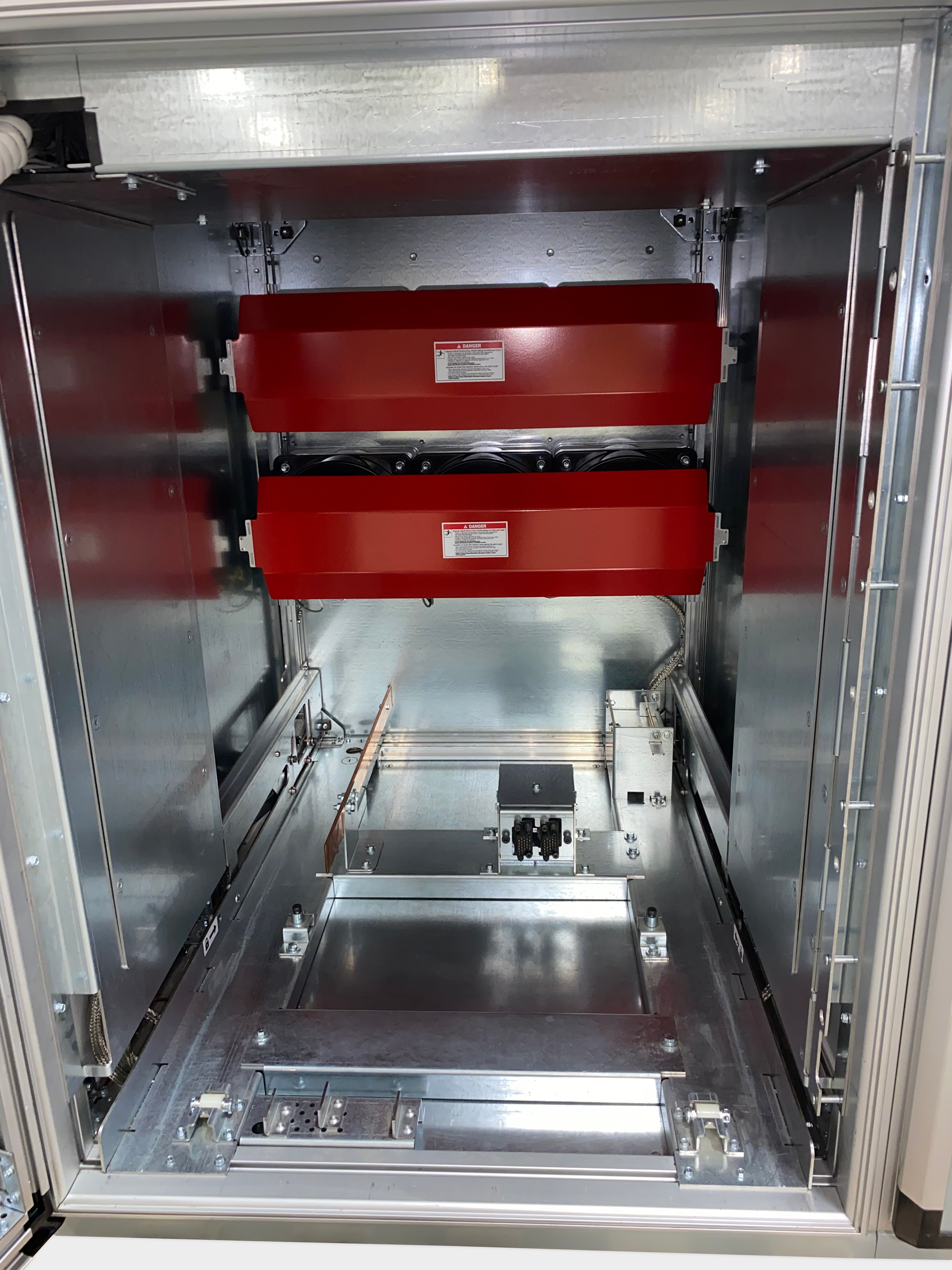

  • disjoncteurs, fixes ou débrochables, coupure sous vide
  • cellules mesurage pour distributeur d’électricité
  • postes de transformation complets incluant transformateur de puissance
  • armoires de neutre
  • tiroirs pour transformateurs de tension

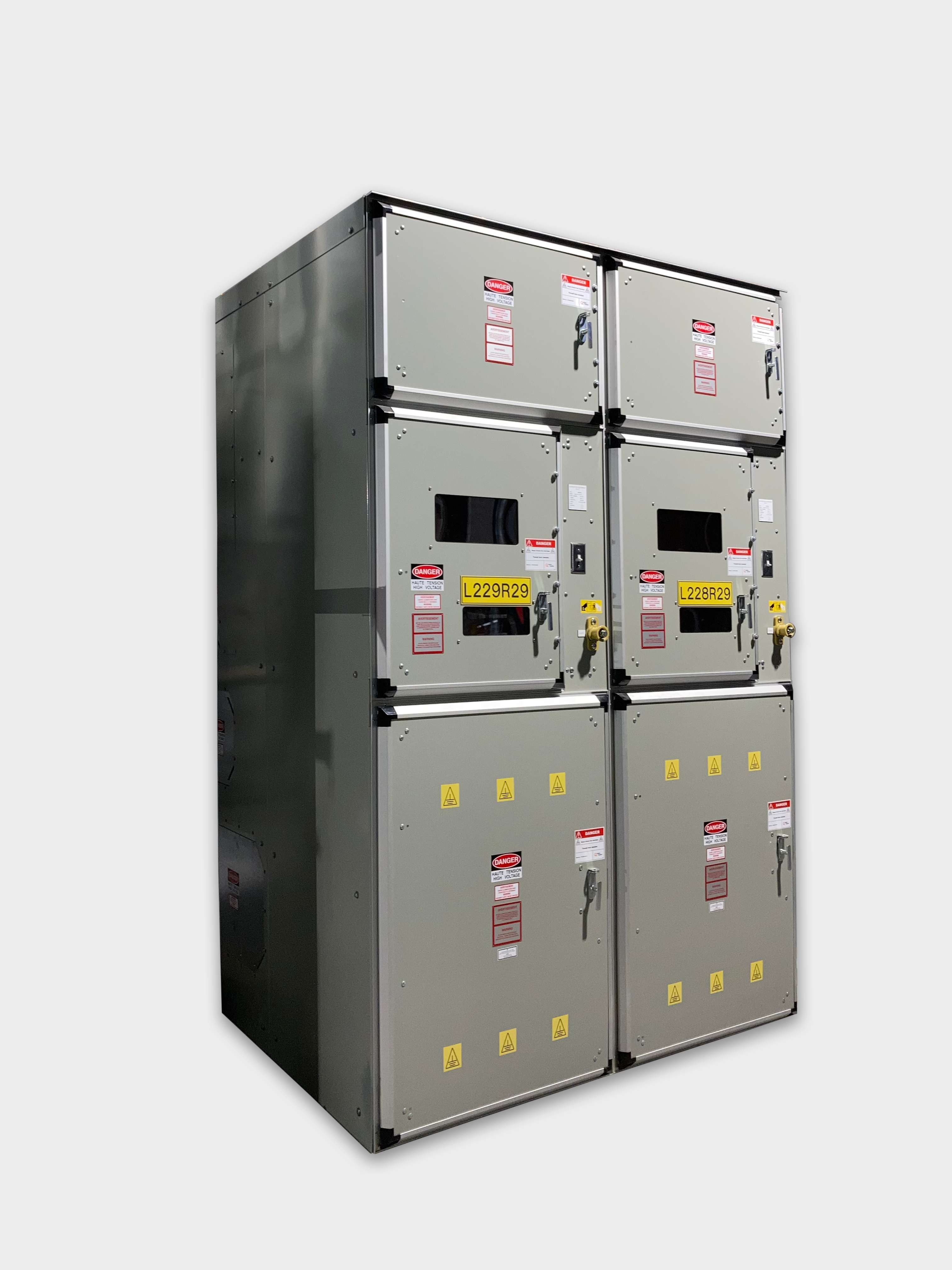

  • possibilité de deux disjoncteurs de haut

  • moteur intégré à la structure permettant le déplacement des composantes majeures (disjoncteur, tiroirs)

  • capteurs TH110 pour la thermographie, avec un contrôle à distance à partir d’un ordinateur ou d’un téléphone intelligent (code de sécurité requis)



  •
  •

GARANTIE ET CONFORMITÉ

Fabrication selon les normes CSA C22.2 no. 31, IEEE C37.20.3 et C37.20.7

AUTRES

  • Construction modulaire pour ajouter sur de l’appareillage existant (retrofit)
  • Fabrication sur mesure, dimensions spéciales
  • Prise de mesures au chantier
